產 品 特 點
? 污濁或純凈的液體均可測量。相當于一臺高精度的多普勒超聲波流量計和一臺高精度的時差式超聲波流量計。
? 非接觸式流量計,外夾式安裝,不需停流或截斷管線。
? 可抗變頻器干擾。
? 非常容易解決超大管徑、厚管壁、水泥內襯等其他超聲波流量計無法解決的應用問題。
? 內置數據記錄功能,可記錄10個文件,65072個數據點。
? 數據回放功能,流量計配備具有微軟Windows風格圖形界面專用軟件,通過RS-232接口,可把數據下載到計算機中,對數據進行全面的分析??蓪⑺矔r流量—時間曲線波形直觀地顯示出來,并可沿時間軸任意縮放,給管理人員分析數據提供了有力的工具。
? 簡體中文和英文雙語窗口,適合不同用戶的需要。
? 內置流量計標定功能,提供快捷、方便的操作。
? 具有年、月、日流量累積功能,可記錄前5年和本年,前12個月和本月,前31天和本日的累積流量。
產 品 原 理
管道內任何流動的液體都存在著不連續的擾動,這些不連續的擾動可以是懸浮的固體顆?;驓馀荩蛴捎诹黧w擾動而引起的界面。這種擾動使反射的超聲波產生頻移Δf,頻移Δf是流速的線性函數。通過測量頻移Δf, 即可測量管道內的流速,進而計算出流量。
典 型 應 用
污水、原水、循環水、紙漿、礦漿、泥漿、原油及酸堿液、化學原料、海水等。 現場流量檢定;對其他流量計現場校驗。
性 能 參 數
項 目
參數
主
機
顯 示
l 采用菜單式提示,可顯示瞬時流量、累計流量、流速等信息
l 中/英文顯示 5行×10個漢字(5行×20字符),具有國內同類儀表中信息量較大的顯示窗口
信 號 輸 出
電流信號:4-20mA、帶負載能力0~600Ω
數據接口:標準RS-232C
數據記錄與
回放功能
l 內置數據記錄功能,可存貯65072個數據記錄
l 數據回放功能
具有年、月、日流量累積功能,可記錄前5年累積流量
傳感器
安 裝 方 式
外縛式
電 纜 長 度
6m
溫 度
主 機
-20℃~50℃
傳感器
-40℃~82℃,高溫傳感器:-40℃~150℃
管道情況
管材
碳鋼、不銹鋼、銅、PVC、鋁、硬質金屬、塑料等
直管段
傳感器安裝點最好滿足:上游≥10D,下游≥5D,距泵出口≥30D(D是指管徑)
管 徑
25mm~3000mm(內徑)
量程范圍
0.3 m/s ~6.0m/s、0.5 m/s ~10.0m/s
準 確 度
±1%、±2%
重復性
±0.5%
電 源
電池
可充電鎳氫電池,充電8小時,可工作20小時,帶有剩余電量指示功能
充電
采用智能充電管理方式,AC220V(AC85~265V均可工作,適合電源電壓惡劣場合)
防護等級
IP68,ABS防水機箱 (原裝進口)
外殼尺寸
350×250×155(mm)
重 量
2.6Kg
☉Windows風格圖形界面專用軟件,可將數據下載到計算機中
☉可顯示瞬時流量—時間曲線波形,給管理人員分析數據提供有力工具

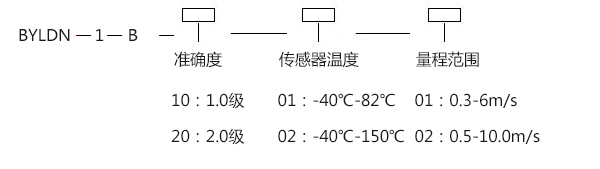

選 型 代 碼

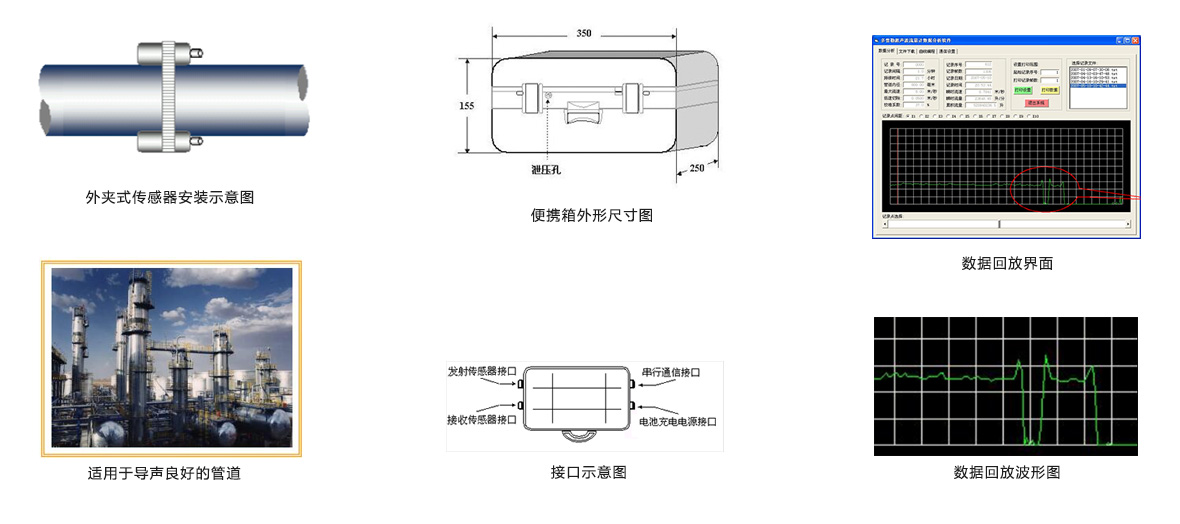

安 裝 示 意 圖
