多普勒超聲波明渠流量計

名稱:多普勒超聲波明渠流量計

詳細信息

測 量 原 理

產品有三個功能:測平均流速、測水深、測水溫,并可顯示斷面流量。
其中水溫測量使用溫度探頭,水深測量使用進口高精度壓力傳感器,流速的測量是通過超聲波探頭(換能器)發射與接受超生波信號并做相應的計算處理而獲得的:
換能器1發射頻率為f1的超聲波信號,以一定角度由水下向水面發射,在碰到水中的懸浮顆?;驓馀莺螅l率發生偏移,并以f2的頻率反射到換能器2,這就是多普勒效應,f2與f1之差即為多普勒頻差fd。設流體流速為v,超聲波聲速為c,多普勒頻移fd正比于流體流速v。水中會有大量的雜質顆粒與氣泡,每一個反射粒子對應一個多普勒頻移fd,通過換算可求得其流速,這些大量粒子的平均流速也即流體的平均流速。

測 量 原 理 示 意 圖





性 能 參 數

項

性能參數

流速

量程

0.05m/s~20m/s

準確度

±0.01m/s;±1%FS

分辨率

±1mm/s

溫度

量程

0℃~60

分辨率

0.2℃

水位

量程

0~10m

分辨率

±1 mm

準確度

測量水位±0.5%

流量

準確度

測量流量±2%

電源

12V DC 或220V AC

接口

RS485

通訊協議

Modbus協議

數據儲存容量

10分鐘采集一條記錄,可以存儲超過6個月的數據,而且這些數據即便在斷電的情況下,也可以長期不丟失

運行溫度

0℃~60℃水溫

外殼材料

PC或PVC塑料

外殼防護等級

IP68

防爆等級

Exia IIC T6

尺寸

230×90×37)mm(探頭)

257×179×70)mm(終端機)

10m(通信電纜標準長度,可加長到1000 m)

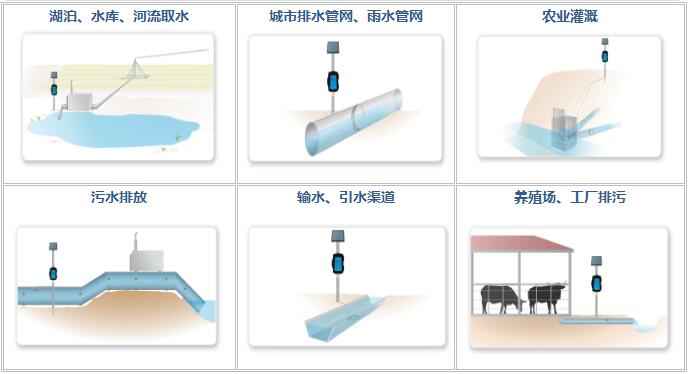

明 渠 流 量 計 應 用 范 圍

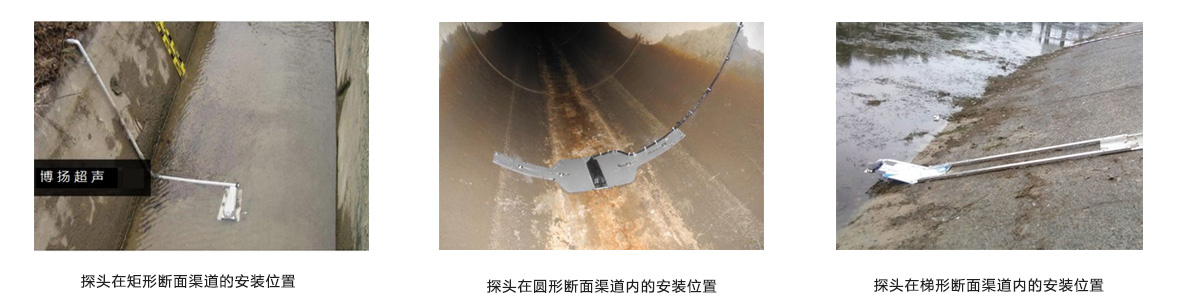

明 渠 流 量 計 探 頭 安 裝 位 置
