非滿管超聲波流量計

名稱:非滿管超聲波流量計

詳細信息

產 品 特 點


? 流速測量采用外夾式、插入式和內置式三種安裝方式。適用于市政污水、工廠污水等封閉管道。液位傳感器為管道頂部安裝或內置式安裝。

? 4~20mA、RS232/485接口等多種輸出方式。

? 非線性軟件校正,可保證測量精度。

? 內置流量日、月、年累計器。

? 整機操作簡單、界面友好親切。

? 滿管 / 非滿管均可測量。



原 理:速 度-面 積 式


流速采用多普勒原理測量:
管道內任何流動的液體都存在著不連續的擾動,這些不連續的擾動可以是懸浮的固體顆?;驓馀?,或由于流體擾動而引起的界面。這種擾動使反射的超聲波產生多普勒頻移Δf,多普勒頻移Δf是流速的線性函數。通過測量多普勒頻移Δ,即可測量管道內的流速,即v∝Δf。
面積S是通過超聲波液位計測出液面高度h,并據此計算得出。
S是管道內流體的液位h及管道內徑D的函數,即S=f(D?h)
則非滿管管內液體流量為Q=V?S。



典 型 應 用


市政污水、工業污水、城市排水管道、工廠排放口等封閉管道內流量的測量與監測。



性 能 參 數



性能參數

準

±2%FS

 復

±0.5%

  內

150mm3000mm

流速

0.36.0m/s

液位

03m



中英文顯示  5行×10個漢字  5行×20字符)



 -20℃50℃

傳感器

 -20℃70℃



85265VAC



420mA、帶負載能力0600Ω,RS232/485接口

傳感器電纜長度

6m,可選最長299m

傳感器防爆等級

ExibⅡBT4

IP67



ABS塑料240×185×120(原裝進口)



1.88Kg

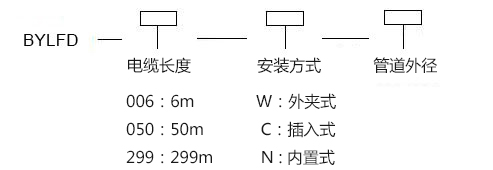

選 型 代 碼

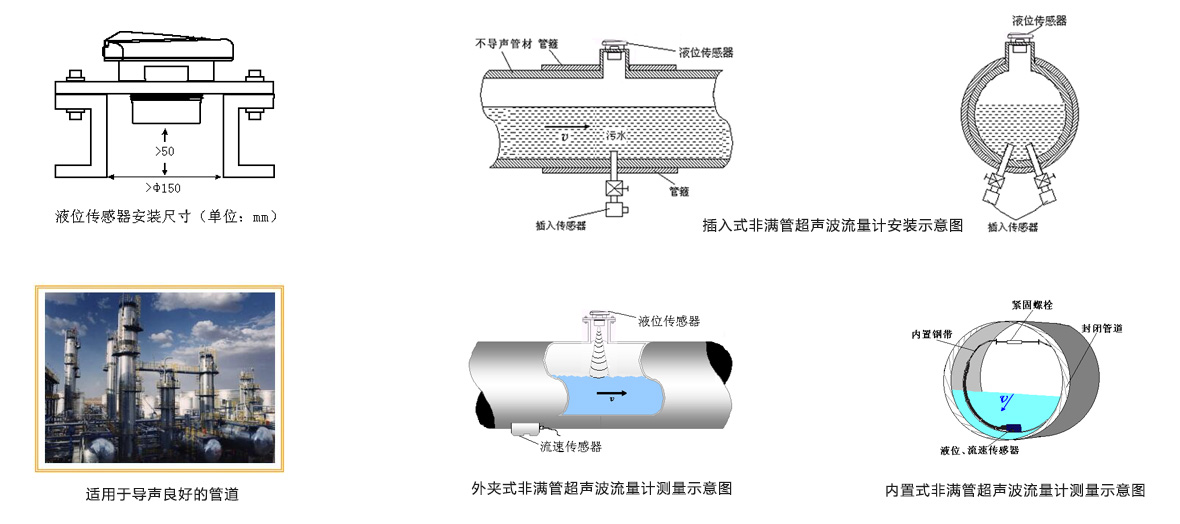

安 裝 示 意 圖
