產 品 特 點
? 對渠道的截面形狀,尺寸無特殊要求。
? 可以不停水安裝,維護。
? 不阻流,無水頭損失。
? 渠道的截面較大時采用多聲道測速,實現高精度測量。
? 可測量正,反兩個方向的流量和流速。
? 測量范圍大,準確度高。
? 可用于槽堰式或其他方式明渠流量計的標定設備。
產 品 原 理
產品有三個功能:測平均流速、測水深、測水溫,并可顯示斷面流量。
流速測量采用時差式超聲波測量原理(超聲波在液體流動方向和相反方向的傳播而引起的速度差),在測流斷面分布多層流速測量層(多聲道)測量水中的平均流速,并通過壓力式水位計或超聲水位計或雷達式水位計測量水位,上位機通過水位計算過水?dāng)嗝婷娣e,并根據水力學模型計算出斷面過水流量。

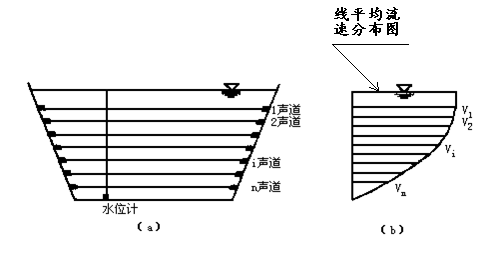

測 量 原 理 示 意 圖
性 能 參 數
項 目
性能參數
流速
量程
±10000mm/s
準確度
測量流速的±0.5%
分辨率
1mm/s
溫度
量程
-25℃~70℃
分辨率
0.1℃
水位
量程
0~10m
分辨率
1 mm
準確度
測量水位的±0.2%
超聲波流速傳感器
測量原理
時差法連續測量
測量聲道
1聲道~8聲道可選
測量流速精度
1.0%
流速范圍
±5m/s
測量渠道寬度
時差法0.5~10米
流量
準確度
測量流量的±2%
電源
12V DC 或220V AC,功耗:≦20W
接口
標準RS232、RS485、4~20mA
通訊協議
Modbus,支持無線傳輸
數據儲存容量
8M,每10分鐘采集一條記錄,可以存儲超過6個月的數據,而且這些數據即便在掉電的情況下,也可以長期不丟失
工作濕度
95%RH
發送頻率
自由設定,比如1分鐘,2分鐘,5分鐘等
防護等級
IP68
可靠性
MTBF≥25000h

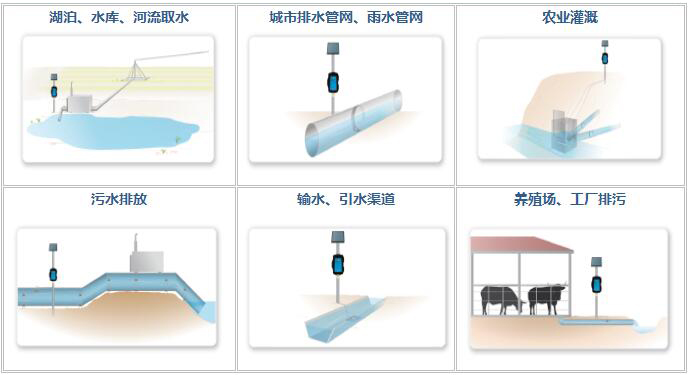

時 差 法 超 聲 波 明 渠 流 量 計 應 用 范 圍

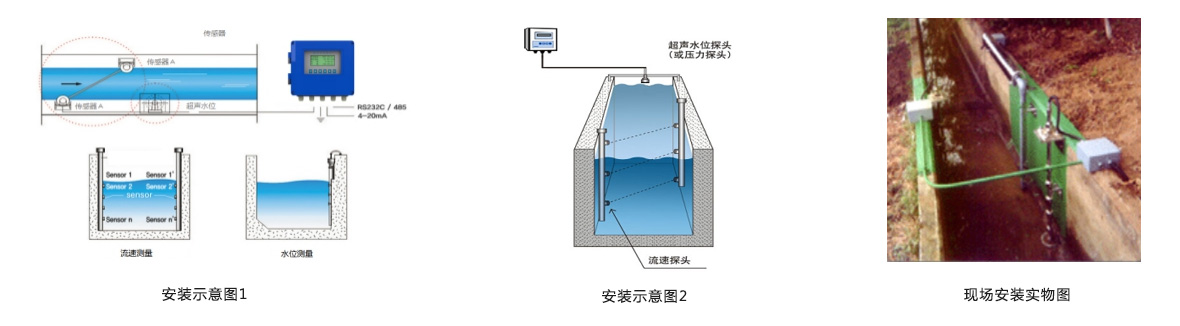

時 差 法 超 聲 波 明 渠 流 量 計 安 裝 示 意 圖 及 實 物 圖
