產 品 特 點
? 電池供電/大口徑/多聲路。
? 專為防止異常斷電設計,特別適用于無電源城市供水野外管網。
? 采用先進的低電壓、多脈沖、平衡差分發射接收技術,具有流量測量準確度高、穩定性好、抗干擾能力強、流態適應性好。
? 配接PT1000 溫度傳感器,可實現熱量積算。
產 品 原 理
1、內置高能鋰電池,微功耗設計,可連續工作5年以上,無需外接電源。
2、現場在線安裝,帶壓開孔,無需截流停水,降低綜合管理成本。
3、滿足城市供水管網分區計量需求,適用多種工業現場。
4、采用超聲波傳播時間差原理,無機械轉動部件,無磨損,運行穩定可靠。
5、采用低電壓、多脈沖、平衡差分發射接收技術,測量精度高。
6、自診斷功能,出現異常情況時,提示錯誤信息,確保安全運行。
7、采用優質換能器,信號穩定,靈敏度高。
8、低始動流量,高準確度,實現雙向測量。
9、抗干擾設計,變頻器環境正常工作。
典 型 應 用
廣泛應用于石油、化工、冶金、電力、給排水等領域。
性 能 參 數
項目 |
性能參數 |
準 確 度 |
0.5 級、1.0 級 |
流速范圍 |
0 ~ ±30 m/s |
管徑范圍 |
DN50 ~ DN1600 mm |
測量原理 |
超聲波傳播時間差原理 |
測量周期 |
1.0秒 |
適用介質 |
水及其它均質液體,并充滿被測管道 |
顯 示 器 |
2行液晶顯示器,累積流量、瞬時流量同屏顯示 |
顯示內容 |
正累積量、負累積量、瞬時流量、瞬時流速、運行時間、錯誤代碼、信號強度、信號質量、工作電壓、歷史數據等 |
最大計量 |
正累積量:10^9,負累積量、累積熱量:10^8 |
操 作 |
4位輕觸按鍵 |
防護等級 |
主機:IP65 傳感器:IP68 |
傳 感 器 |
安裝形式:插入式
承受壓力:≤1.6 MPa |
數據通訊 |
接口RS485、RS232(可選)、M-BUS(可選)
協議:MODBUS、CJ/T188、GB/T26831、EN13757 |
輸入接口 |
2 路高精度4-20mA 模擬信號
2 路高精度Pt1000 熱電阻信號 |
輸出接口 |
1 路光電隔離4-20mA 電流環
1 路光電隔離開關量 |
數據記錄 |
具有數據存儲功能,可查閱本日、過去64 天、本月、過去48 月的歷史數據 |
工作溫度 |
主 機:-30℃ ~ 70℃
傳感器:-30℃ ~ 120℃ |
電 源 |
交流85~264V(雙聲道)、直流12~40V、內置鋰電池可連續工作6年以上,無需外接電源,適合各種無電源場合的計量需求(同時支持外接) |
功 耗 |
≤4mW 微功耗設計 |
外形尺寸 |
285x208x97mm |
主機重量 |
3.7Kg |

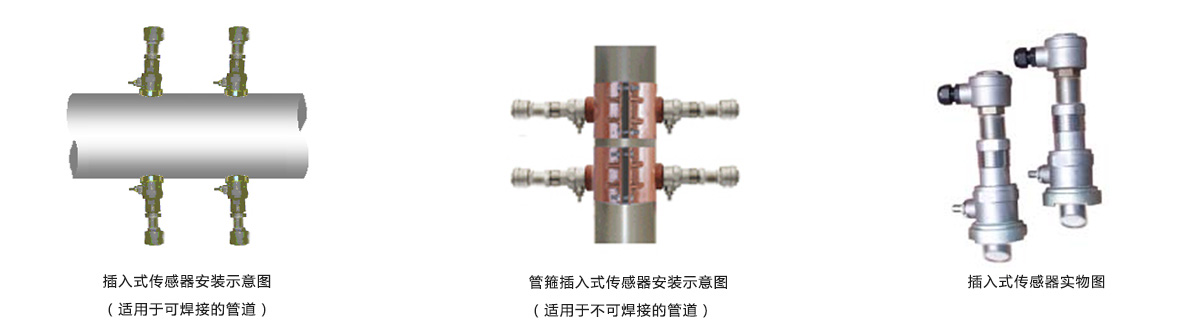

安 裝 示 意 圖
